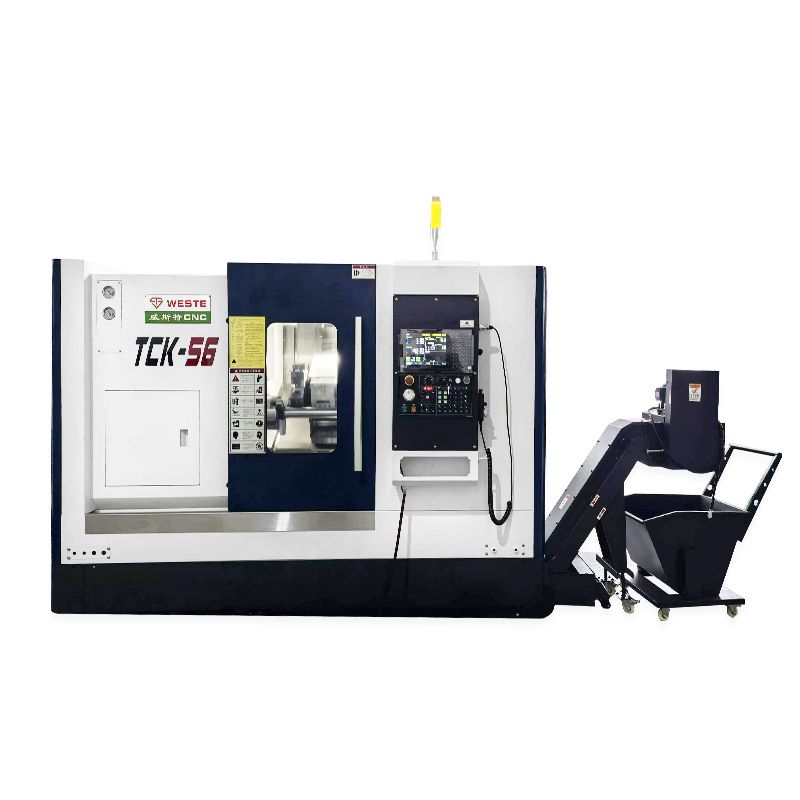

TCK56
WESTE
| Cantidad: | |
|---|---|
Estructura de la cama: La cama está inclinada (a 30°/45°/60°), con un área de sección transversal entre un 20 % y un 30 % mayor que la de una cama plana. Tiene una fuerte resistencia a la flexión y torsión, y su rigidez es aproximadamente un 40% mayor que la de una cama plana. La distribución de la fuerza es razonable: la fuerza de corte está cerca de la dirección de la gravedad de la pieza de trabajo, 'corte asistido por gravedad', lo que resulta en baja vibración y poca deformación. Es adecuado para cargas pesadas y materiales difíciles de mecanizar (como acero aleado, acero inoxidable). Retención de precisión: la deformación térmica del husillo y la bancada es pequeña. El aumento de temperatura del riel guía durante el procesamiento continuo durante 8 horas es ≤ 5 ℃ y la retención de precisión mejora en aproximadamente un 60 %. Precisión de posicionamiento: con servoaccionamiento y husillo de bolas, la precisión de posicionamiento repetido puede alcanzar ±0,002 mm, el error de redondez es ≤ 0,003 mm y cumple con el nivel de precisión IT5.
PRESUPUESTO | Unidades | TCK56A |
Columpiarse sobre la cama | milímetros | 560 |
Girar sobre tobogán transversal | milímetros | 300 |
Distancia entre centros | milímetros | 500/1000 |
Capacidad máxima de la barra | milímetros | 50 |
Diámetro máximo de procesamiento de la pieza de trabajo tipo placa | milímetros | 360 |
Nariz del husillo | GB59001 | A2-6 |
Diámetro del orificio pasante del husillo | ø/mm | 65 |
Rango de velocidad del husillo | rpm | 50-4000 |
Modo de cambio de husillo | Ajuste continuo | |
Potencia del motor del husillo. | kilovatios | 11 |
Tipo de mandril | mandril hidráulico | |
Tamaño del portabrocas | nch | 8 |
avance rápido del eje X | m/min | 24 |
avance rápido del eje Z | m/min | 24 |
Par del servomotor del eje X | N.M. | 10 |
Par del servomotor del eje Z | norte. METRO | 10 |
recorrido del eje X | milímetros | 200 |
recorrido del eje Z | milímetros | 550/1050 |
Tipo de guía | Carril guía lineal | |
Tipo de poste de herramienta | Estación de trabajo horizontal 8/12 | |
Tamaño del vástago de la herramienta herramienta de corte cuadrada/herramienta de corte aburrida) | milímetros | 25*25/φ32 |
Tipo de contrapunto | Hidráulico | |
Diámetro de la pluma de la cola | ø/mm | 74 |
Viaje de la pluma de la cola | milímetros | 450 |
Cono de pluma de cola | MT5# | |
Potencia nominal total | kilovatios | 18 |
Corriente nominal total | A | 38 |
Peso neto | kilos | 4250 |
Dimensión de la máquina (L×W×H) | milímetros | 2950/3450*1860*1850 |
