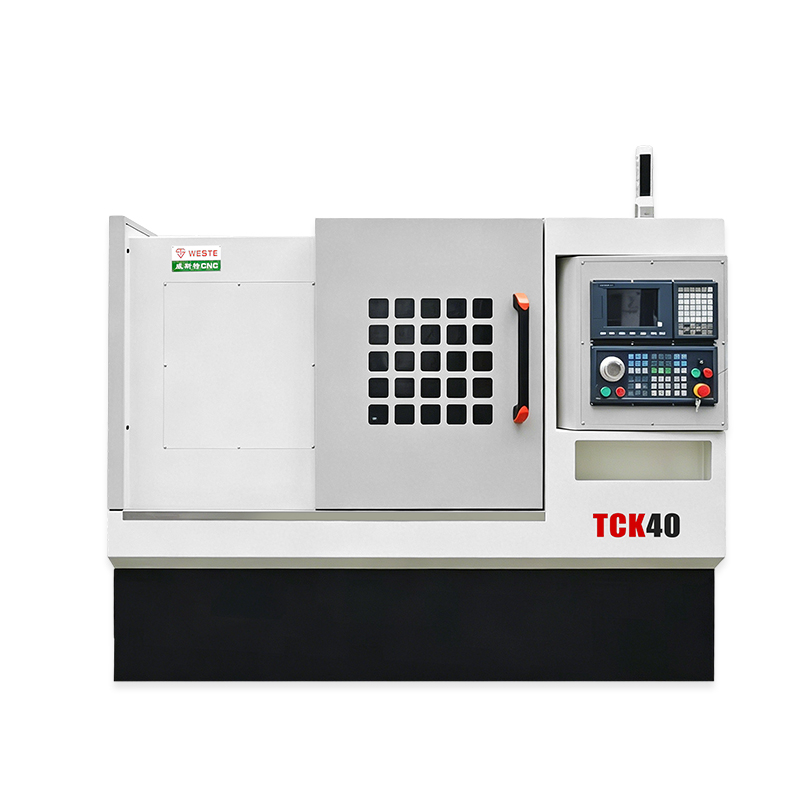

Torno CNC de bancada inclinada TCK40

La característica principal de procesamiento del torno inclinado CNC (torno CNC de bancada inclinada) es: alta rigidez, alta precisión, buena eliminación de viruta, alta eficiencia, fácil de combinar, tamaño reducido y adecuado para piezas de cuerpo rotativas de precisión, complejas y a gran escala.

Modelo:
TCK40
Marca del producto:
WESTE

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Descripción del Producto

Estructura de la cama: La cama está inclinada (a 30°/45°/60°), con un área de sección transversal entre un 20 % y un 30 % mayor que la de una cama plana. Tiene una fuerte resistencia a la flexión y torsión, y su rigidez es aproximadamente un 40% mayor que la de una cama plana. La distribución de la fuerza es razonable: la fuerza de corte está cerca de la dirección de la gravedad de la pieza de trabajo, 'corte asistido por gravedad', lo que resulta en baja vibración y poca deformación. Es adecuado para cargas pesadas y materiales difíciles de mecanizar (como acero aleado, acero inoxidable). Retención de precisión: la deformación térmica del husillo y la bancada es pequeña. El aumento de temperatura del riel guía durante el procesamiento continuo durante 8 horas es ≤ 5 ℃ y la retención de precisión mejora en aproximadamente un 60 %. Precisión de posicionamiento: con servoaccionamiento y husillo de bolas, la precisión de posicionamiento repetido puede alcanzar ±0,002 mm, el error de redondez es ≤ 0,003 mm y cumple con el nivel de precisión IT5.

modelo	Unidades	TCK40
Columpio máximo sobre la cama Dia.	milímetros	Φ450
Diámetro máximo de corte	milímetros	Φ120
Longitud máxima de corte	milímetros	335
recorrido del eje X	milímetros	900
recorrido del eje Z	milímetros	335
Velocidad de alimentación del eje X	mm/min	24000
Velocidad de avance del eje Z	mm/min	24000
volante	milímetros	0,001/0,01/0,1
Velocidad de alimentación X, Z	mm/min	0~5000
Velocidad de alimentación manual X, Z	mm/min	0~1260
Precisión de posicionamiento repetido del eje X	milímetros	0.005
Precisión de posicionamiento del eje X	milímetros	0.01
Precisión de posicionamiento repetido del eje Z	milímetros	0.006
Precisión de posicionamiento del eje Z	milímetros	0.015
Velocidad del husillo	rpm	35-3000
Par máximo del husillo	Nuevo Méjico	35
Nariz del husillo		A2-5OpcionalA2-6）
Diámetro del orificio del husillo	milímetros	Φ52
Diámetro del orificio pasante del mandril hidráulico	milímetros	Φ40
Arrojar		6"Opcional8"）
No. de portaherramientas		3 estantes para herramientas
tiempo de cambio de herramienta	s	0.25
Tamaño de herramientas	milímetros	20×20
Tamaño de la herramienta de mandrinado	milímetros	Φ25
motor principal	kilovatios	5,5 4500 rpm)
Par del motor principal	Nuevo Méjico	35
Potencia del motor de alimentación del eje X	kilovatios	1.5
Par del motor de alimentación del eje X	Nuevo Méjico	6
Potencia del motor de alimentación del eje Z	kilovatios	1.5
Par del motor de alimentación del eje Z	Nuevo Méjico	6
capacidad de refrigerante	L	200
Tipo de motor1HP）	kilovatios	0.125
Peso de la máquina	kilos	1600
