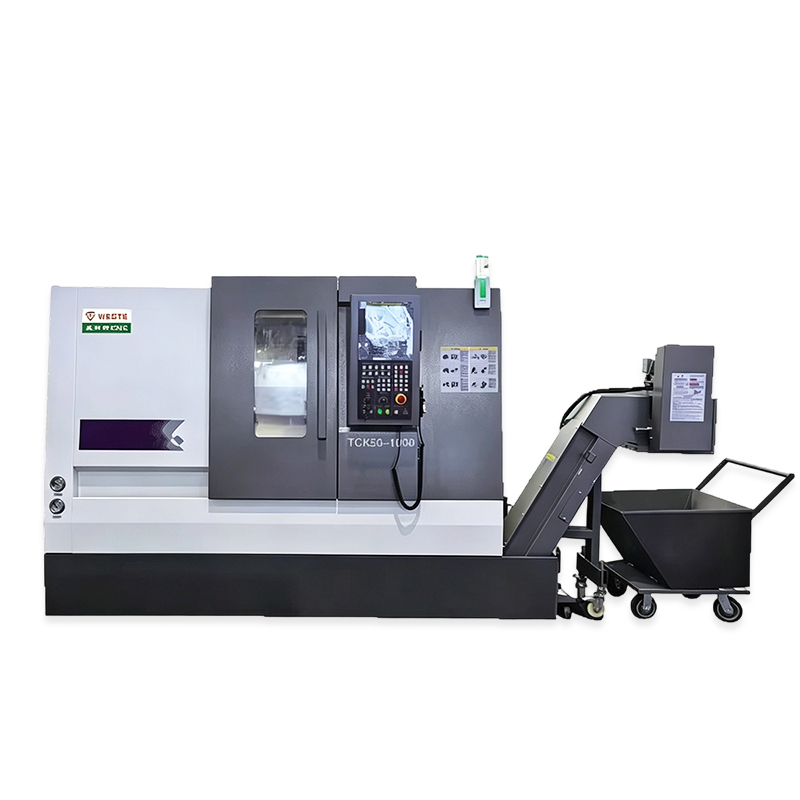

TCK50
WESTE
| Cantidad: | |
|---|---|
Estructura de la cama: La cama está inclinada (a 30°/45°/60°), con un área de sección transversal entre un 20 % y un 30 % mayor que la de una cama plana. Tiene una fuerte resistencia a la flexión y torsión, y su rigidez es aproximadamente un 40% mayor que la de una cama plana. La distribución de la fuerza es razonable: la fuerza de corte está cerca de la dirección de la gravedad de la pieza de trabajo, 'corte asistido por gravedad', lo que resulta en baja vibración y poca deformación. Es adecuado para cargas pesadas y materiales difíciles de mecanizar (como acero aleado, acero inoxidable). Retención de precisión: la deformación térmica del husillo y la bancada es pequeña. El aumento de temperatura del riel guía durante el procesamiento continuo durante 8 horas es ≤ 5 ℃ y la retención de precisión mejora en aproximadamente un 60 %. Precisión de posicionamiento: con servoaccionamiento y husillo de bolas, la precisión de posicionamiento repetido puede alcanzar ±0,002 mm, el error de redondez es ≤ 0,003 mm y cumple con el nivel de precisión IT5.
Principales parámetros técnicos. | Unidades | TCK50A |
Diámetro máximo de giro de la cama. | milímetros | 560 |
Diámetro máximo de giro del carro transversal | milímetros | 260 |
Longitud máxima de procesamiento | milímetros | 350/500/800 |
Diámetro máximo de la barra | milímetros | 55/75 |
Diámetro máximo para procesamiento en forma de disco | milímetros | 400/320 |
Forma del extremo del eje principal | GB59001 | A2-6/8 |
Diámetro del orificio pasante del eje principal | ø/mm | 66/66/86 |
Rango de velocidad de rotación del eje principal | rpm | 0-3000 |
Método de cambio del eje principal | Ajuste continuo | |
Potencia del motor del eje principal. | kilovatios | 2011/11/15 |
Forma del mandril | mandril hidráulico | |
Tamaño del mandril | nch | 10" /12" |
Velocidad de movimiento rápida del eje X. | m/min | 24 |
Velocidad de movimiento rápida del eje Z | m/min | 24 |
Par del servomotor del eje X | N.M. | 7.5/10 |
Par del servomotor del eje Z | norte. METRO | 7.5/10 |
Viaje del eje X | milímetros | 240 |
Viaje del eje Z | milímetros | 400/540/900 |
Forma del carril guía | Carril guía lineal | |
Forma del portaherramientas | Estaciones de trabajo horizontales 8/12 | |
Tamaño de la herramienta (herramienta cuadrada/herramienta de punzonado) | milímetros | 25*25/φ32 |
Forma del contrapunto | Hidráulico | |
Diámetro del manguito del contrapunto | ø/mm | 70/88 |
Recorrido del manguito del contrapunto | milímetros | 80 |
Conicidad del manguito del contrapunto | MT5# | |
Potencia total nominal | kilovatios | 14/18 |
Corriente total nominal | A | 30 |
Peso de la máquina | kilos | 3200/3600/4500 |
Tamaño de la máquina | milímetros) | 2700/2700/3300*2000*2000 |
