Introducción estructural
1.Sistema de husillo: El husillo principal está dispuesto verticalmente y presenta una alta velocidad de rotación, gran potencia y buena estabilidad de funcionamiento, lo que proporciona una potencia de corte estable.
2. Cama y columna: estructura integral de hierro fundido de alta resistencia, alta rigidez general, fuerte resistencia a los golpes, lo que reduce eficazmente la vibración del mecanizado.
3. Riel guía y mecanismo de transmisión: Adopta rieles guía lineales de alta precisión o rieles duros, con movimiento de alimentación suave, pequeña pérdida por fricción y alta precisión de posicionamiento.
4.Estructura de la mesa de trabajo: la mesa de trabajo rectangular realiza el movimiento horizontal de los ejes X e Y, conveniente para la sujeción multidireccional de la pieza de trabajo y el procesamiento de múltiples estaciones.
5.Sistema de cargador de herramientas: equipado con un cambiador automático de herramientas, que permite un cambio rápido de herramientas y un mecanizado automático continuo.
6.Sistema de control CNC: el sistema de control numérico inteligente admite vinculación multieje, programación sencilla y operación estable.
Características de mecanizado
4. Funciones de procesamiento diversificadas: puede completar el procesamiento de fresado, taladrado, taladrado, roscado, escariado y contorno con una sola sujeción.
2.Alta precisión de mecanizado: alta precisión de posicionamiento repetido, tolerancia dimensional estable, adecuada para la producción de piezas de alta precisión.
3. Operación y observación convenientes: espacio de procesamiento vertical abierto, fácil carga y descarga de piezas de trabajo, configuración de herramientas y observación del procesamiento en tiempo real.
4. Excelente efecto de eliminación de virutas: las virutas de corte caen naturalmente por gravedad, sin acumulación de virutas, lo que garantiza la calidad del procesamiento.
5.Alta eficiencia de producción: el cambio automático de herramientas y el procesamiento continuo desatendido acortan en gran medida el tiempo auxiliar.
6.Amplia adaptabilidad de procesamiento: adecuado para piezas planas, piezas de cajas, cavidades de moldes y diversas piezas de precisión complejas.
7. Diseño que ahorra espacio: estructura general compacta, área de piso pequeña, diseño de taller razonable.

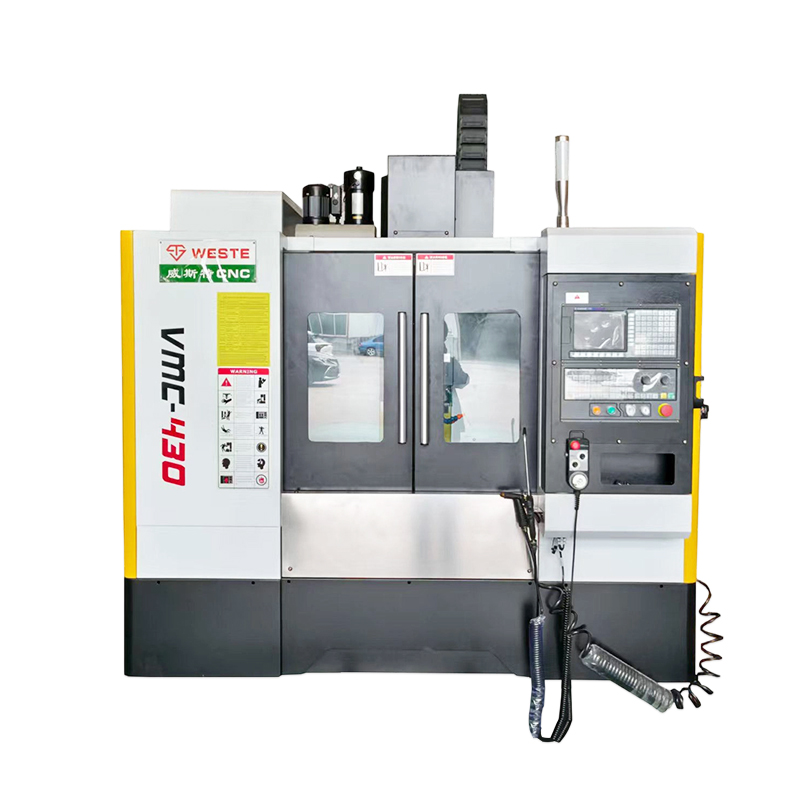

Especificación | Unidad | VMC430 |
Viaje del eje X | milímetros | 430 |
Viaje del eje Y | milímetros | 300 |
Viaje del eje Z | milímetros | 450 |
Tamaño de la mesa | milímetros | 700×300 |
Capacidad de carga máxima | kilos | 250 |
Ranura en T (Cantidad × Ancho × Paso) | milímetros | 3×14×63 |
Cono del husillo | — | BT30 |
Potencia del motor del husillo | kilovatios | 4.0 / 5.5 (Opcional) |
Rango de velocidad del husillo | rpm | 100–8000 (estándar) / 10000 (opcional) |
Distancia desde la punta del husillo hasta la mesa de trabajo | milímetros | 50–500 |
Velocidad de desplazamiento rápido (X/Y/Z) | m/min | 2012/12/10 |
Velocidad de alimentación de corte | mm/min | 1–6000 |
Diámetro/paso del husillo de bolas (X/Y/Z) | milímetros | 20/5, 20/5, 25/5 |
Especificación de guía lineal (X/Y/Z) | milímetros | 20, 20, 25 |
Precisión de posicionamiento | milímetros | ±0,008 |
Precisión de posicionamiento repetido | milímetros | ±0,005 |
Capacidad de la herramienta | PC | 8/10 (Tipo paraguas) / 16 (Tipo brazo opcional) |
Tiempo de cambio de herramienta | s | 6–8 |
Sistema CNC (Estándar) | — | GSK / KND / Syntec (Opcional: FANUC / Mitsubishi / Siemens) |
Presión de suministro de aire | MPa | 0.6 |
Peso de la máquina | kilos | 1800 |
Dimensión total (largo x ancho x alto) | milímetros | 1900×1600×2100 |
