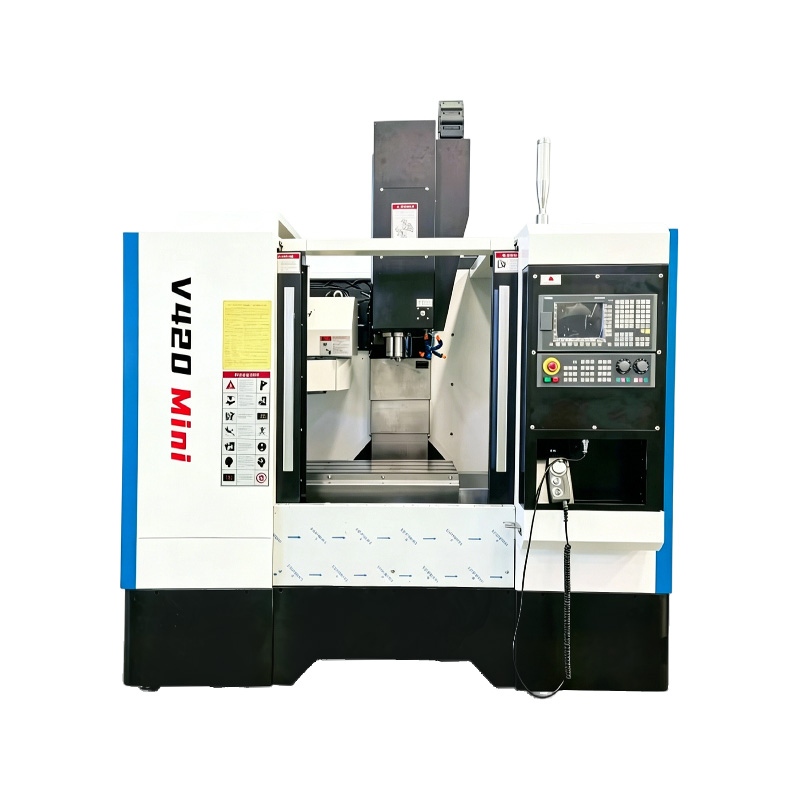

VMC420
WESTE
| Cantidad: | |
|---|---|
Introducción estructural
1.Sistema de husillo: El husillo principal está dispuesto verticalmente y presenta una alta velocidad de rotación, gran potencia y buena estabilidad de funcionamiento, lo que proporciona una potencia de corte estable.
2. Cama y columna: estructura integral de hierro fundido de alta resistencia, alta rigidez general, fuerte resistencia a los golpes, lo que reduce eficazmente la vibración del mecanizado.
3. Riel guía y mecanismo de transmisión: Adopta rieles guía lineales de alta precisión o rieles duros, con movimiento de alimentación suave, pequeña pérdida por fricción y alta precisión de posicionamiento.
4.Estructura de la mesa de trabajo: la mesa de trabajo rectangular realiza el movimiento horizontal de los ejes X e Y, conveniente para la sujeción multidireccional de la pieza de trabajo y el procesamiento de múltiples estaciones.
5.Sistema de cargador de herramientas: equipado con un cambiador automático de herramientas, que permite un cambio rápido de herramientas y un mecanizado automático continuo.
6.Sistema de control CNC: el sistema de control numérico inteligente admite vinculación multieje, programación sencilla y operación estable.
Características de mecanizado
4. Funciones de procesamiento diversificadas: puede completar el procesamiento de fresado, taladrado, taladrado, roscado, escariado y contorno con una sola sujeción.
2.Alta precisión de mecanizado: alta precisión de posicionamiento repetido, tolerancia dimensional estable, adecuada para la producción de piezas de alta precisión.
3. Operación y observación convenientes: espacio de procesamiento vertical abierto, fácil carga y descarga de piezas de trabajo, configuración de herramientas y observación del procesamiento en tiempo real.
4. Excelente efecto de eliminación de virutas: las virutas de corte caen naturalmente por gravedad, sin acumulación de virutas, lo que garantiza la calidad del procesamiento.
5.Alta eficiencia de producción: el cambio automático de herramientas y el procesamiento continuo desatendido acortan en gran medida el tiempo auxiliar.
6.Amplia adaptabilidad de procesamiento: adecuado para piezas planas, piezas de cajas, cavidades de moldes y diversas piezas de precisión complejas.
7. Diseño que ahorra espacio: estructura general compacta, área de piso pequeña, diseño de taller razonable.
Especificación | Unidad | VMC420 |
Recorrido del eje X/Y/Z | milímetros | 400×240×400 |
Tamaño de la mesa | milímetros | 800×240 |
Capacidad de carga máxima | kilos | 300 |
Ranura en T (Cantidad×Ancho×Paso) | milímetros | 14-03-75 |
Cono del husillo | – | BT30 |
Potencia del motor del husillo | kilovatios | 3.7 (servo) |
Rango de velocidad del husillo | rpm | 60–6000 |
Distancia desde la punta del husillo hasta la mesa de trabajo | milímetros | 60–460 |
Velocidad de desplazamiento rápido (X/Y/Z) | m/min | 6 |
Velocidad de alimentación de corte | mm/min | 1–4000 |
Diámetro/paso del husillo de bolas (XY/Z) | milímetros | 20/5, 25/5 |
Ancho de guía lineal (XY/Z) | milímetros | 20,25 |
Precisión de posicionamiento | milímetros | ±0,01 |
Precisión de posicionamiento repetido | milímetros | ±0,0075 |
Capacidad de la herramienta | PC | 8 de octubre de 10 |
Tiempo de cambio de herramienta (tipo paraguas) | s | 8 |
Par del servomotor (X/Y/Z) | Nuevo Méjico | – |
Presión de suministro de aire | MPa | 0.6 |
Peso neto de la máquina | kilos | 1530 |
Dimensión total (largo x ancho x alto) | milímetros | 1870×1520×2000 |
