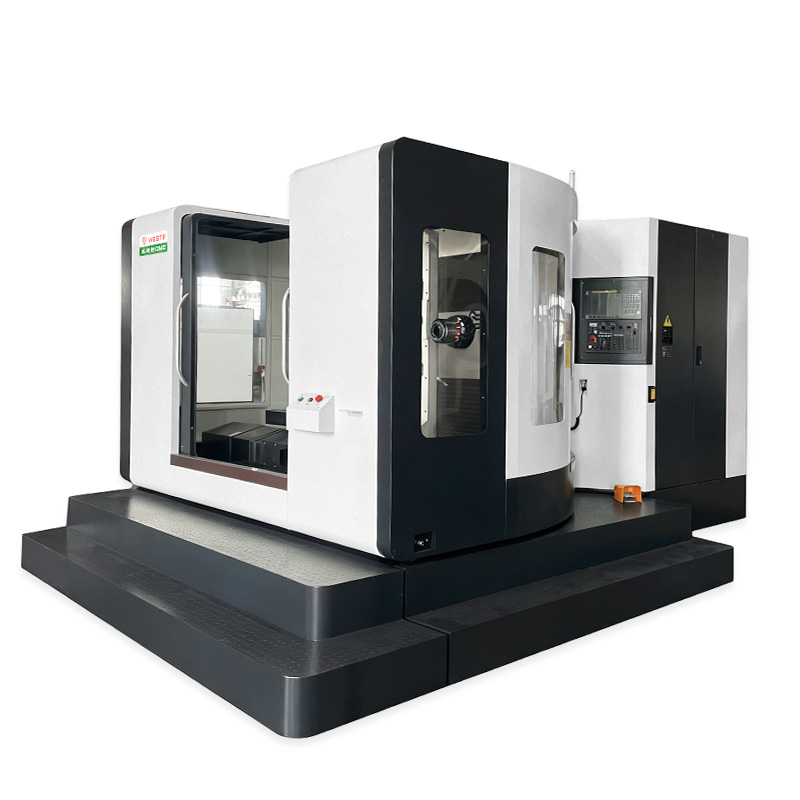

HMC1000
WESTE
| Cantidad: | |
|---|---|
Excelente rigidez estructural y rendimiento de corte estable
Adopta un diseño horizontal y una estructura de base resistente, con una fuerte resistencia a las vibraciones, adecuada para cortes pesados y acabados de alta precisión.
Ideal para piezas tipo caja y complejas
Se utiliza principalmente para procesar piezas de cajas, piezas de carcasa, componentes hidráulicos y bases de moldes, y se aplica ampliamente en las industrias de fabricación automotriz, aeroespacial y mecánica.
Buen estado de eliminación de virutas
El diseño del husillo horizontal hace que las limaduras de hierro se caigan de forma natural y suave, evitando que la acumulación de virutas raye la superficie de la pieza de trabajo y afecte la precisión del mecanizado.
Alta automatización y producción por lotes sencilla
Fácil de combinar con la mesa de trabajo giratoria, el accesorio y el cambiador automático de herramientas, logrando un procesamiento de ciclo automático, mejorando la consistencia de la producción y la capacidad de procesamiento por lotes.
Alta precisión de mecanizado y buen acabado.
La precisión del movimiento estable y el sistema de transmisión confiable garantizan una alta precisión dimensional y una fina rugosidad superficial de las piezas de trabajo terminadas.
Cómoda sujeción de la pieza de trabajo y amplia adaptabilidad
El espacio operativo abierto facilita la instalación de piezas de trabajo irregulares y de gran tamaño, flexible para producción de variedades múltiples y lotes medianos y pequeños.
Número de modelo | Unidades | HMC1000 |
Especificaciones del banco de trabajo | milímetros | 1000*600 |
recorrido del eje x | milímetros | 900 |
Recorrido del eje Y | milímetros | 650 |
Recorrido del eje Z | milímetros | 650 |
Distancia desde la línea central del husillo hasta la superficie del banco de trabajo | milímetros | 0~650 |
Distancia desde la punta del husillo hasta el centro del banco de trabajo | milímetros | 100~750 |
Husillo de rodillo para ejes X, Y y Z | milímetros | Φ40 |
Velocidades de avance de corte para los ejes X, Y y Z | mm/min | 1~4000 |
Velocidad de avance rápida para los ejes X e Y | m/min | 24 |
Velocidad de avance rápida para el eje Z | m/min | 22 |
Rango de velocidad del husillo | rpm | 50～8000 |
Especificación del husillo | BT40 | |
Sistema de control numérico | Taiwán Nueva Generación 21MA | |
Motor de husillo | kilovatios | 15/11 |
Servomotores X e Y | 18N.m 2.9KW | |
servomotor Z | 18N.m 2.9KW | |
Revista de herramientas de disco | T | 24 |
Precisión de posicionamiento | milímetros | ±0,01 |
Precisión de posicionamiento de repetibilidad | milímetros | ±0,006 |
Presión de gas fuente utilizada | MPa | 0,6-0,8 |
Dimensiones del contorno de la máquina herramienta (L×W×H) | milímetros | 3000x2800x3200 |
Peso de la máquina | kilos | 8000 |
